大型無塔供水設備
產品相冊
規格參數
型號 | 規格(外形尺寸mm) | 材質 | 外觀 | 額定工作壓力 | 進出水尺寸 | 進出水連接方式 |
---|---|---|---|---|---|---|
HYGG-2T | Φ1000*2300 | 鋼板 | 立式/臥式 | 0.3MPa | DN40 | 絲扣/法蘭 |
HYGG-3T | Φ1400*1900 | 鋼板 | 立式/臥式 | 0.3MPa | DN40 | 絲扣/法蘭 |
HYGG-5T | Φ1600*2500 | 鋼板 | 立式/臥式 | 0.4MPa | DN50 | 絲扣/法蘭 |
HYGG-10T | Φ1800*3600 | 鋼板 | 臥式 | 0.4MPa | DN50 | 絲扣/法蘭 |
HYGG-20T | 2200*5600 | 鋼板 | 臥式 | 0.4MPa | DN50 | 法蘭 |
HYGG-30T | 2500*5800 | 鋼板 | 臥式 | 0.4MPa | DN80 | 法蘭 |
HYGG-50T | 2500*10250 | 鋼板 | 臥式 | 0.4MPa | DN100 | 法蘭 |
定制型號 | 鋼板 | 臥式 | 0.4MPa | DN50 | 法蘭 |
產品介紹
HYGG系列大型鋼制無塔供水設備是我公司常年主打產品,該產品采用自動焊接技術,確保產品質量安全可靠; 具有環保衛生、投資小,性能可靠、適用范圍廣等優點。
該系列產品廣泛用于小區、學校、灌溉等需要集中供水項目。支持規格容量2噸~50噸的訂做,開口尺寸、大小均可按現場情況定制。

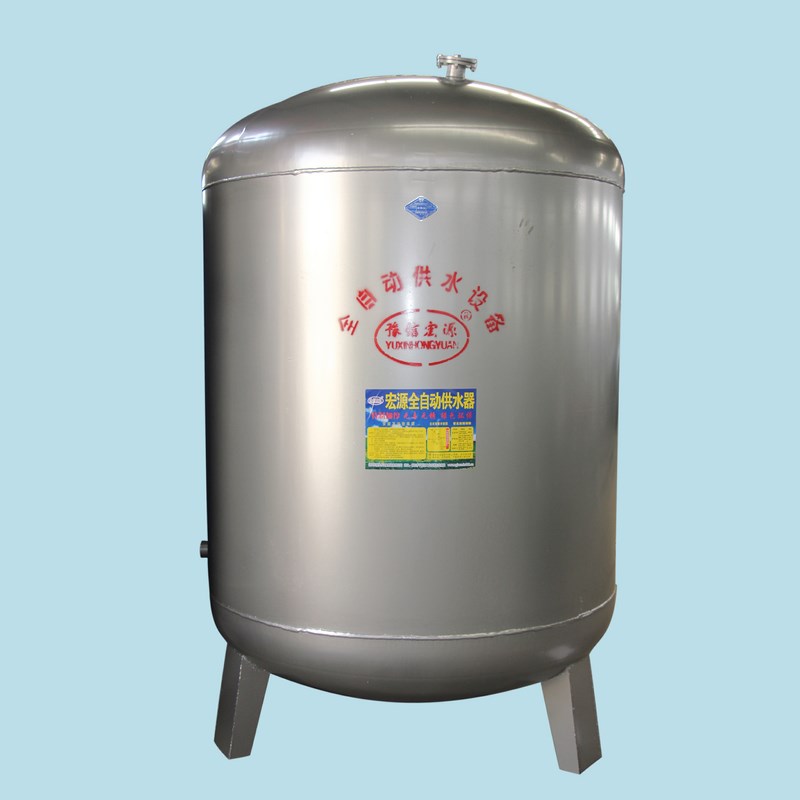

5噸無塔供水器

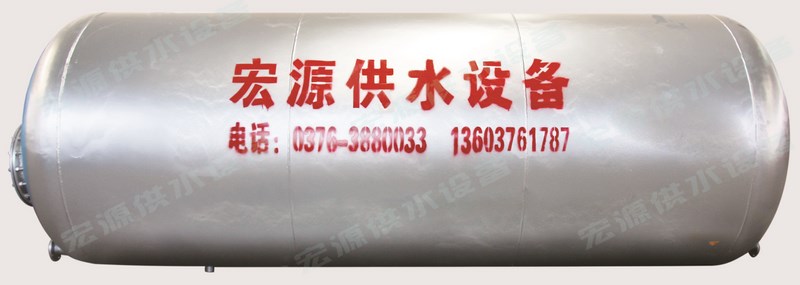

30噸無塔供水器

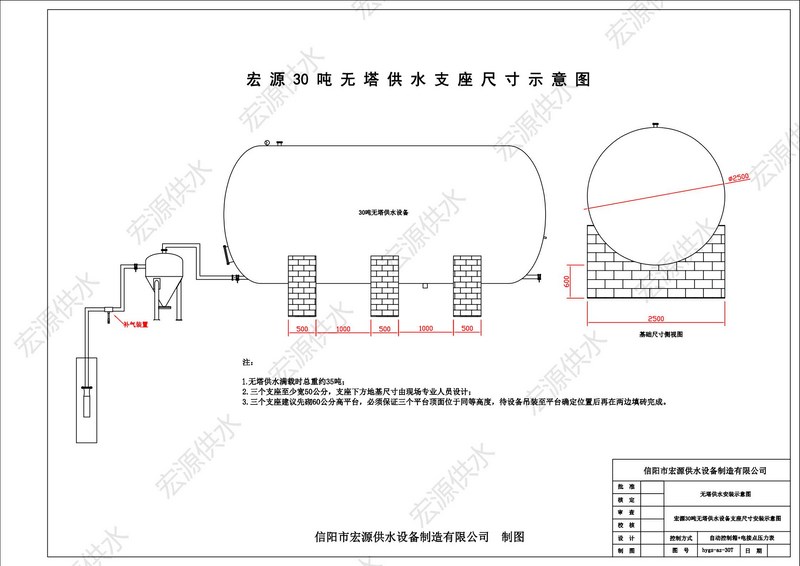

30噸無塔三支座基座尺寸示意圖
50噸無塔供水器無塔

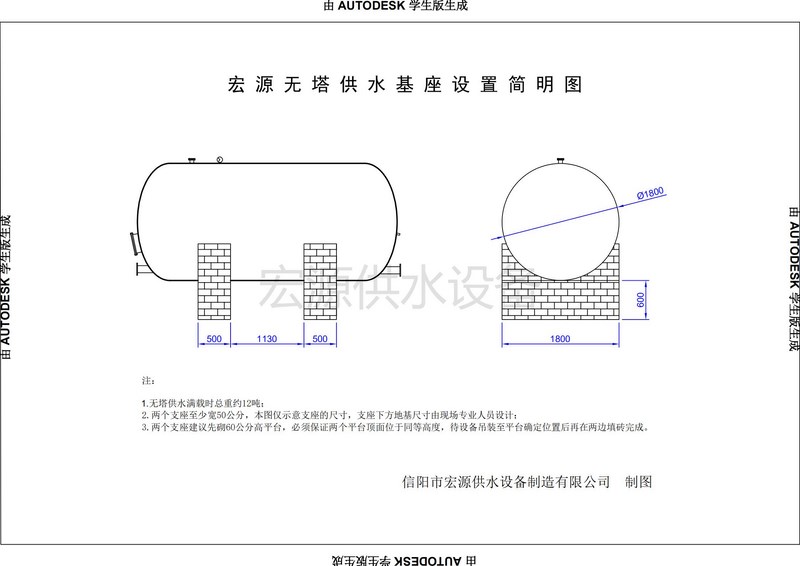

10噸無塔基座設置圖紙
10噸無塔基座設置圖紙
