無塔供水器的壓力開關怎么接線?

發布時間:2021-02-02 16:38:25|瀏覽次數:

1.壓力:本產品所稱壓力為氣壓,單位Mpa(兆帕)。0.1Mpa即1公斤的力,可以使水上升10米距離。
2.壓力表:顯示壓力指數的儀表,接口螺紋為ZG1/4。
3.壓力開關:無塔供水器之所以能夠自動循環工作,主要依靠壓力開關檢測罐內氣壓并控制水泵工作。根據其工作壓力為:0.12Mpa---0.22Mpa;適用于農村住宅三層~四層小樓。
4.電源為單相220V電源,所選水泵工作電壓為220V時,壓力開關接線如下圖一所示。安裝時請詳細閱讀說明書,注意接地保護。
5.電源為三相380V電源,壓力開關接線如下圖二所示。
請注意:
a)依據水泵功率選擇水泵電源線的線徑規格。盡量不要使用鋁線,鋁線容易和銅接點分離,產生熱,燒壞壓力開關。壓力開關燒壞不在質保范圍。
b)壓力開關和水泵揚程不匹配時,盡量不要調節壓力開關彈簧,防止壓力開關失靈,給你造成不便。

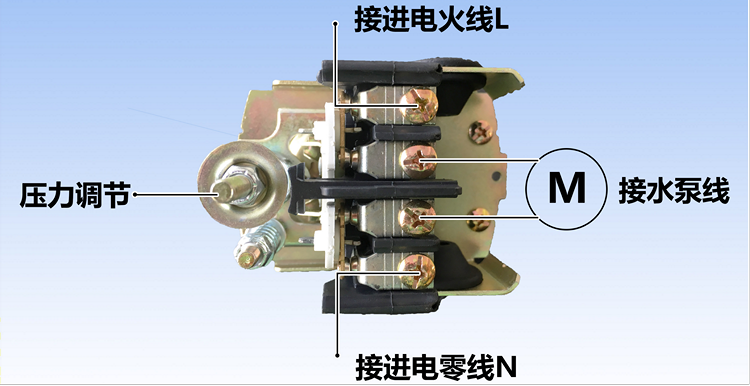

圖一:工作電壓220V壓力開關接線圖
圖二:工作電壓380V壓力開關接線圖
